Système à rosettes
STANDARDS
Descriptif :
Matériel
Tubes d'acier allié à haute résistance à rosette perforée (0.395"/ 10mm d'épaisseur)
Tube & Rosette
Limite d’élasticité 50 KSI, min. Charge limite de rupture 65 KSI, Allongement 20%
Dimension du tube
1.900” de diamètre extérieur X 0.125 ”W. T. ( 48.6 mm X 3.2 mm )
Finition de surface
Galvanisé à chaud ( 0.0024" / 0.06mm ZINGAGE)

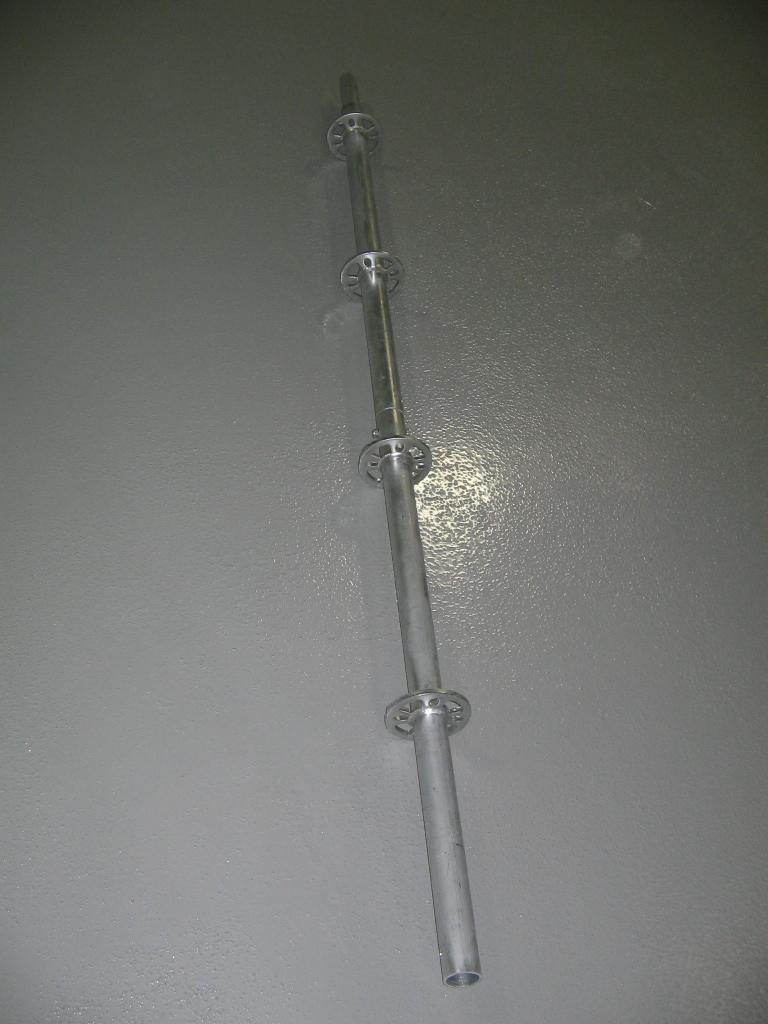

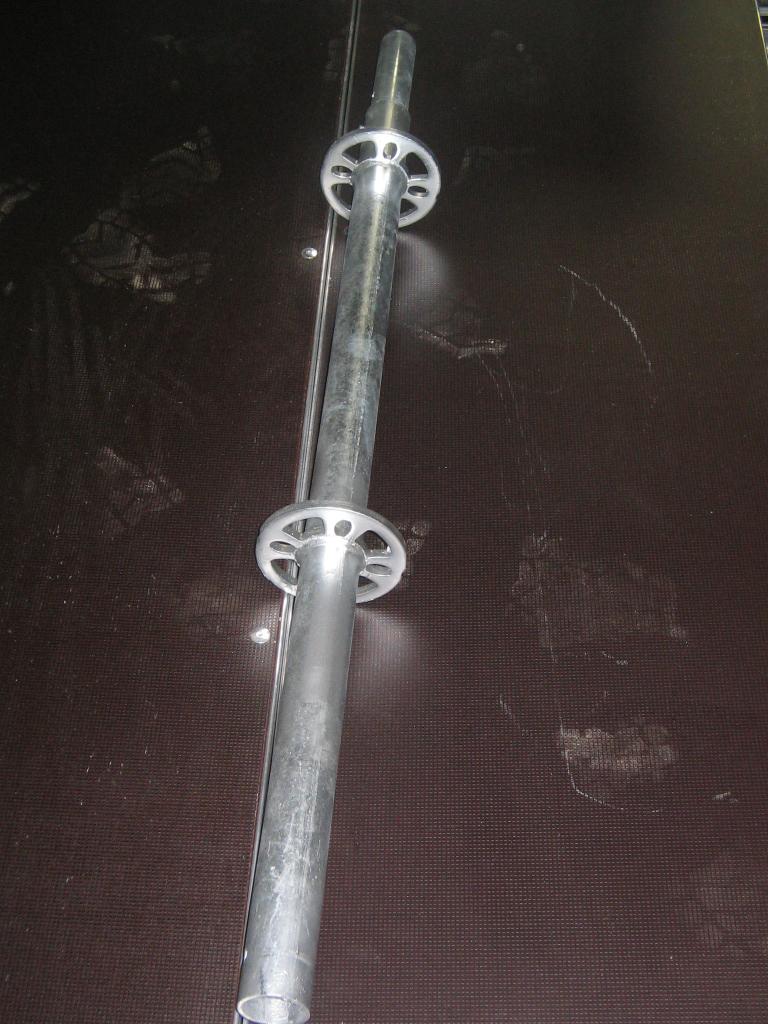

| CODE | DESCRIPTION | POIDS |
| 100500 | VERTICAL 1'8" (0.5 M) | 7.1LBS/3.2KGS |
| 101000 | VERTICAL 3'3"(1.0 M) | 12.2LBS/5.5KGS |
| 101500 | VERTICAL 4'11" (1.5 M) | 17.7LBS/8.0KGS |
| 102000 | VERTICAL 6'6" (2.0 M) | 23.6LBS/10.7KGS |
| 102500 | VERTICAL 8'2" (2.5 M) | 28.3LBS/12.8KGS |
| 103000 | VERTICAL 9'9" (3.0 M) | 33.8LBS/15.3KGS |
Systèmes à rosettes - vue de face
Systèmes à rosettes - vue de dessus

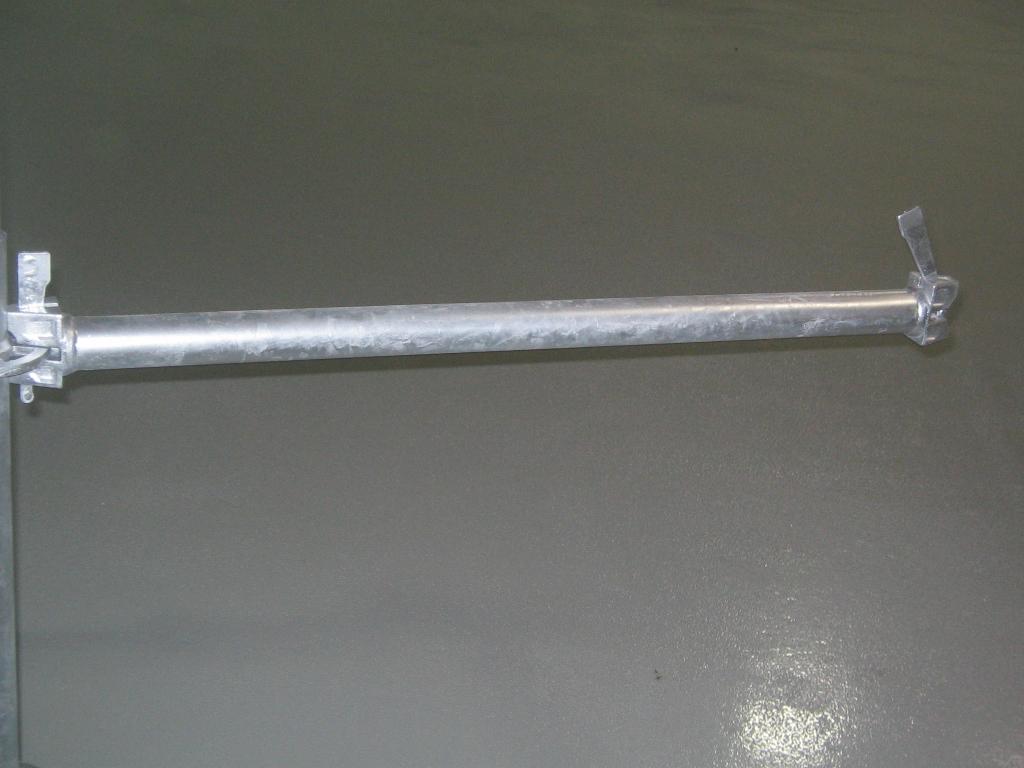

LONGERON
| CODE | DESCRIPTION | POIDS |
| 110305 | LONGERON 1'(0.305M ) | 4.0 LBS/1.8KGS |
| 110406 | LONGERON 1'4" (0.406M ) | 5.0 LBS/2.3KGS |
| 110650 | LONGERON 2'2" (0.650M ) | 7.2 LBS/3.3KGS |
| 110880 | LONGERON 2'10" (0.88M ) | 8.6LBS/3.9KGS |
| 111065 | LONGERON 3'6" (1.065M ) | 10.4LBS/4.7KGS |
| 111150 | LONGERON 3'10" (1.150M ) | 11.0LBS/5.0KGS |
| 111219 | LONGERON 4' (1.219M ) | 11.4LBS/5.2KGS |
| 111572 | LONGERON 5'2" (1.572M ) | 15.4LBS/7.0KGS |
| 111626 | LONGERON 5'4"(1.626M ) | 14.8LBS/6.7KGS |
| 112130 | LONGERON 7' (2.130M ) | 19.8LBS/9.0KGS |
| 113050 | LONGERON 10' (3.050M ) | 28.2LBS/12.8KGS |

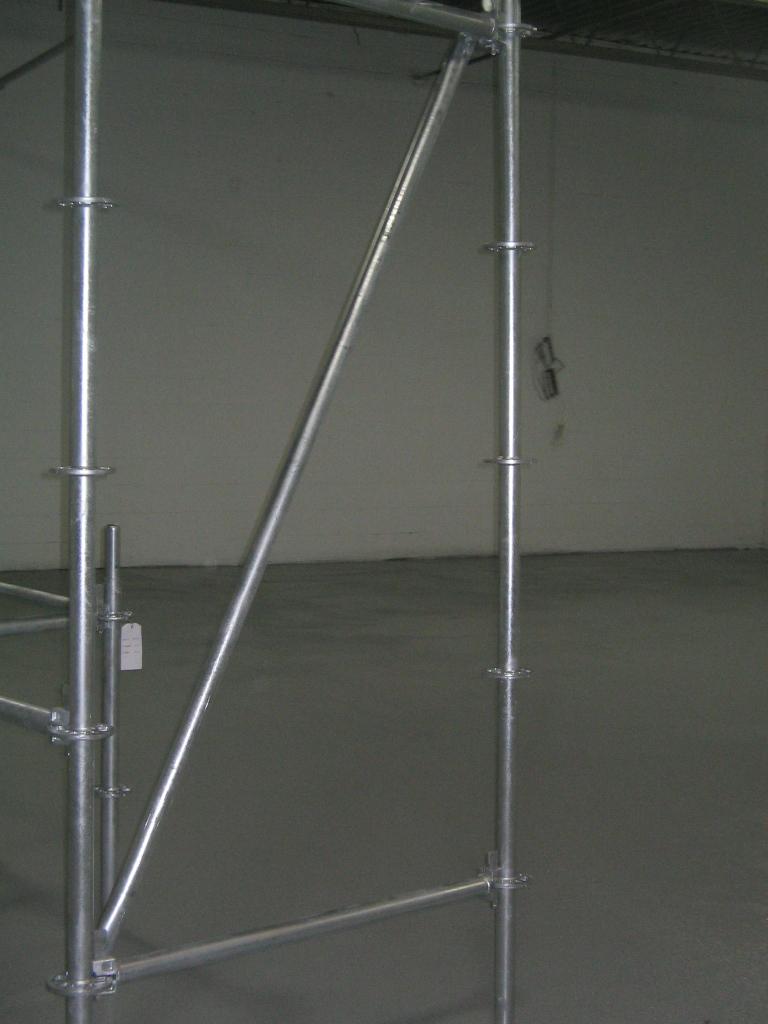

CONTREVENTEMENT DIAGONAL
| CODE | DESCRIPTION | POIDS |
| 120880 | CONTREVENTEMENT DIAGONAL 2'11" (0.88M) | 21.8LBS/9.82KGS |
| 121150 | CONTREVENTEMENT DIAGONAL 3'10" (1.150M) | 22.7LBS/10.3KGS |
| 121572 | CONTREVENTEMENT DIAGONAL 5'2" (1.572M) | 24.6LBS/11.1KGS |
| 122130 | CONTREVENTEMENT DIAGONAL 7' (2.130M) | 27.6LBS/12.5KGS |
| 123050 | CONTREVENTEMENT DIAGONAL 10' (3.050M) | 33.6LBS/15.2KGS |

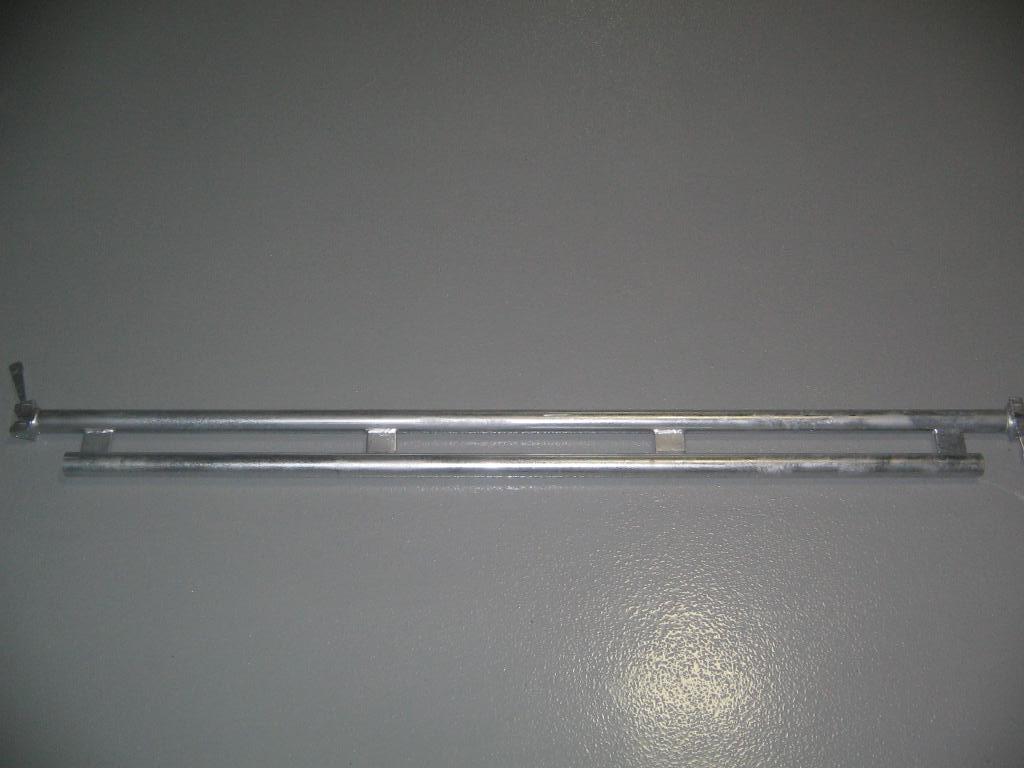

LONGERON DOUBLE
| CODE | DESCRIPTION | POIDS |
| 131572 | LONGERON DOUBLE 5’2” (1.572 M) | 25.2LBS/11.4KGS |
| 132130 | LONGERON DOUBLE 7’ (2.130M) | 34LBS/15.4 KGS |
| 133050 | LONGERON DOUBLE 10’ (3.050M) | 48.9LBS/22.2KGS |
POUTRELLE ROSETTE
| CODE | DESCRIPTION | POIDS |
| 131572 | LONGERON DOUBLE 5’2” (1.572 M) | 25.2LBS/11.4KGS |
| 132130 | LONGERON DOUBLE 7’ (2.130M) | 34LBS/15.4 KGS |
| 133050 | LONGERON DOUBLE 10’ (3.050M) | 48.9LBS/22.2KGS |

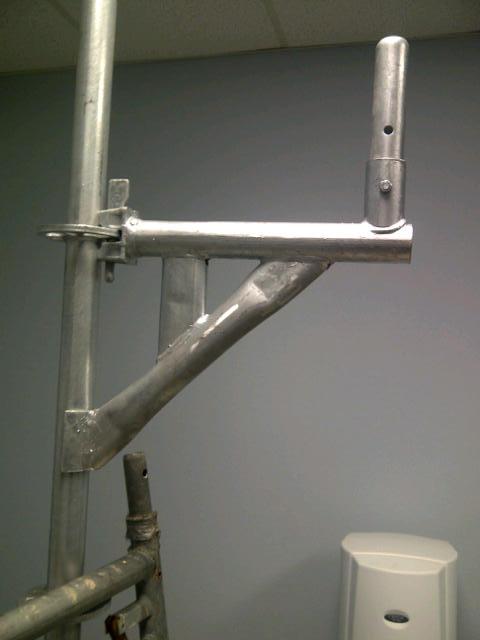

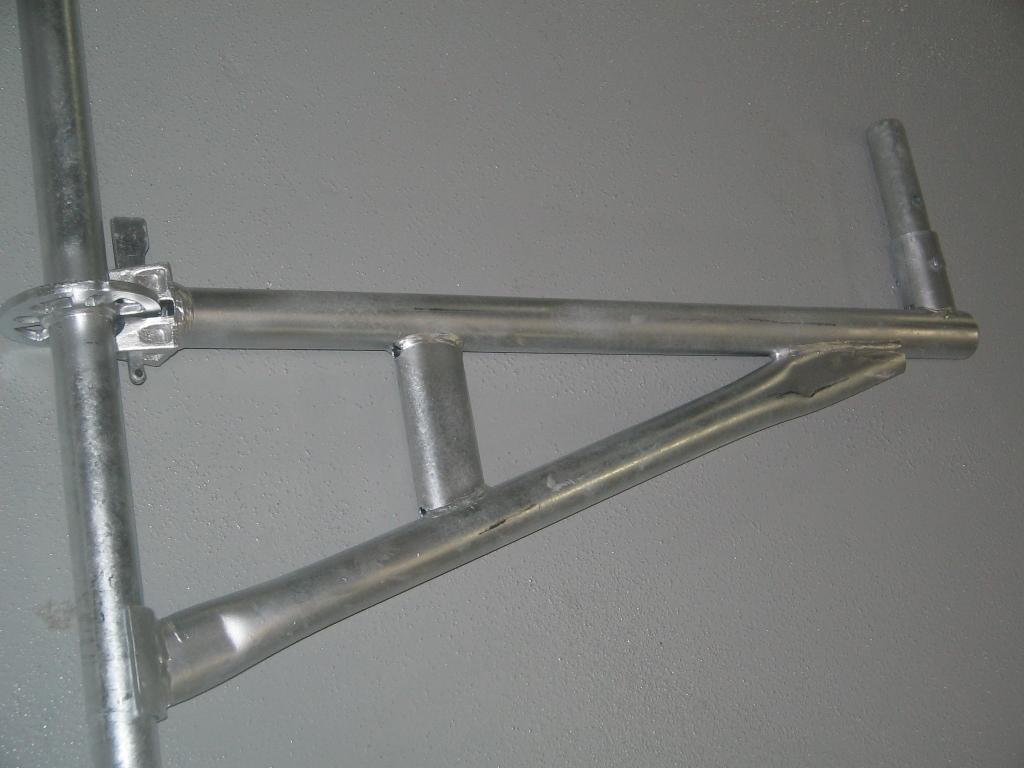

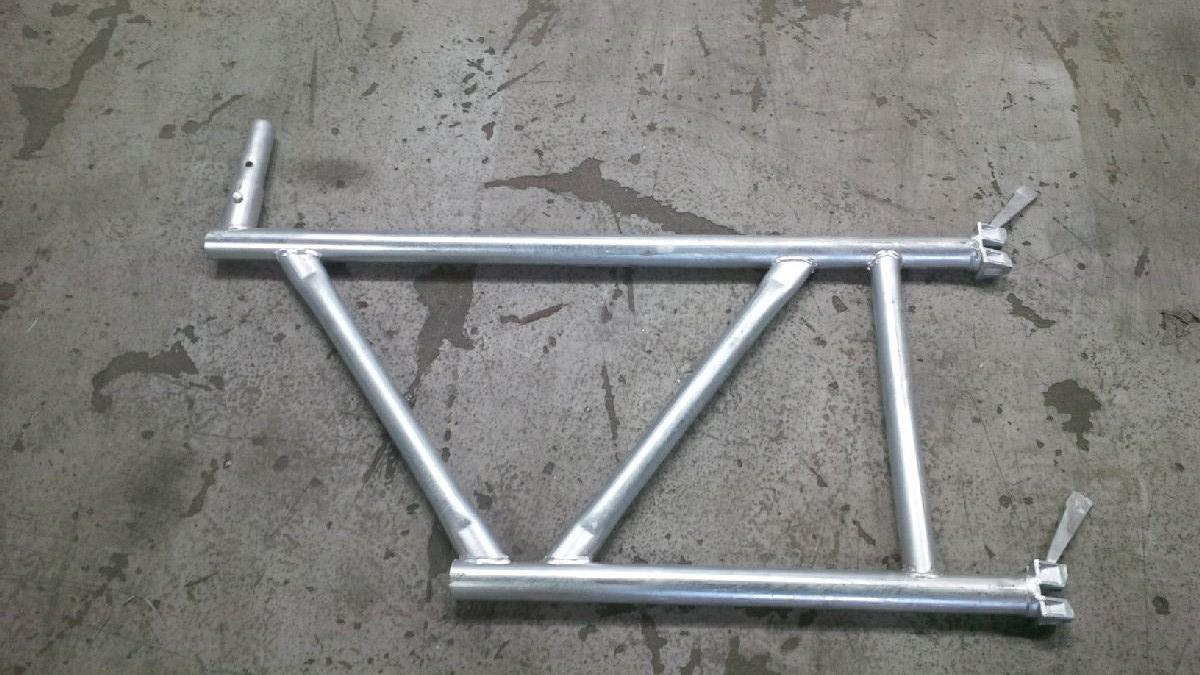

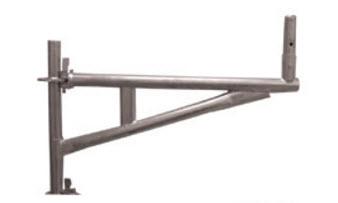

CONSOLE LATÉRALE
| CODE | DESCRIPTION | POIDS |
| 150406 | CONSOLE LATÉRALE 1’3” (0.40M) | 11.6LBS/5.23KGS |
| 150650 | CONSOLE LATÉRALE 2’2” (0.65M) | 13.9LBS/6.30KGS |
| 150880 | CONSOLE LATÉRALE 2’10” (0.88M) | 17.4LBS/7.87KGS |
| 151150 | CONSOLE LATÉRALE 3’10” (1.15M) | 32.0LBS/14.6KGS |
LONGERON INTERMÉDIARE
| CODE | DESCRIPTION | POIDS |
| 161150 | MID LONGERON INTERMÉDIARE 3’10” (1.15M) | 15LBS/7KG |
| 161572 | MID LONGERON INTERMÉDIARE 5’2” (1.57M) | 18LBS/8.5KG |
| 161626 | MID LONGERON INTERMÉDIARE 5’4” (1.62M) | 19LBS/8.7KG |
| 162130 | MID LONGERON INTERMÉDIARE 7’ (2.13M ) | 23LBS/10.5KG |

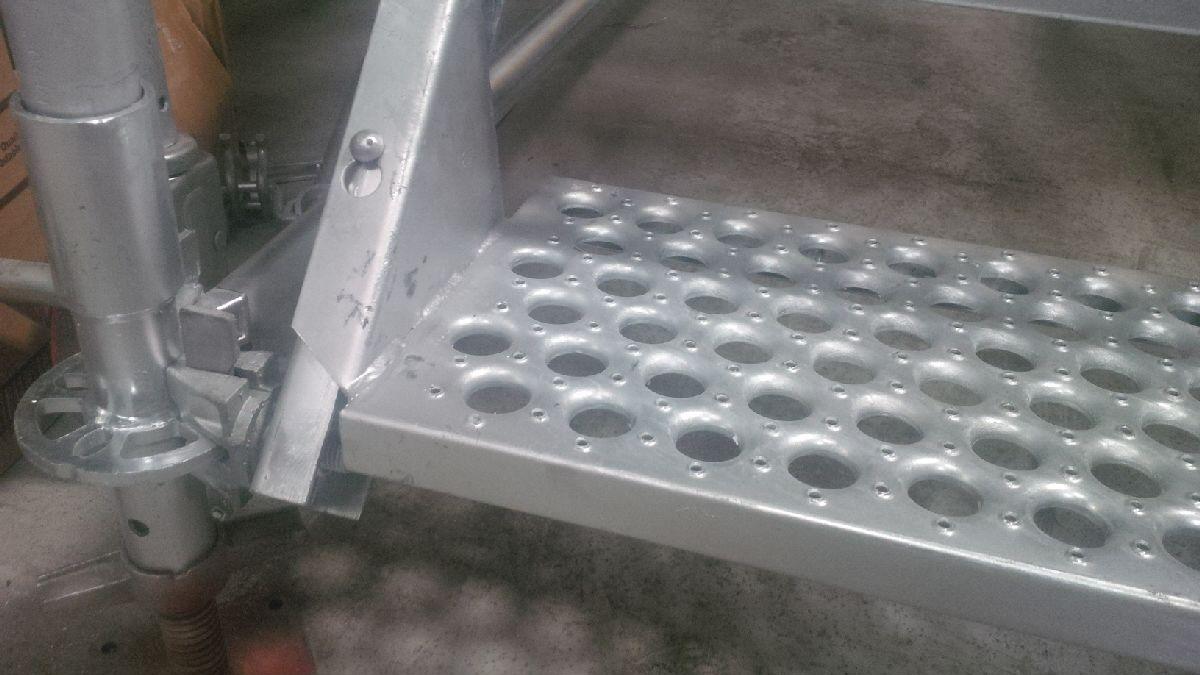

MARCHE D’ESCALIER
Descriptif :
CODE : 180732
POIDS : 15LBS/6.8KG
LIMON D’ESCALIER
Descriptif :
CODE : 180700
POIDS : 60LBS/27.5KG

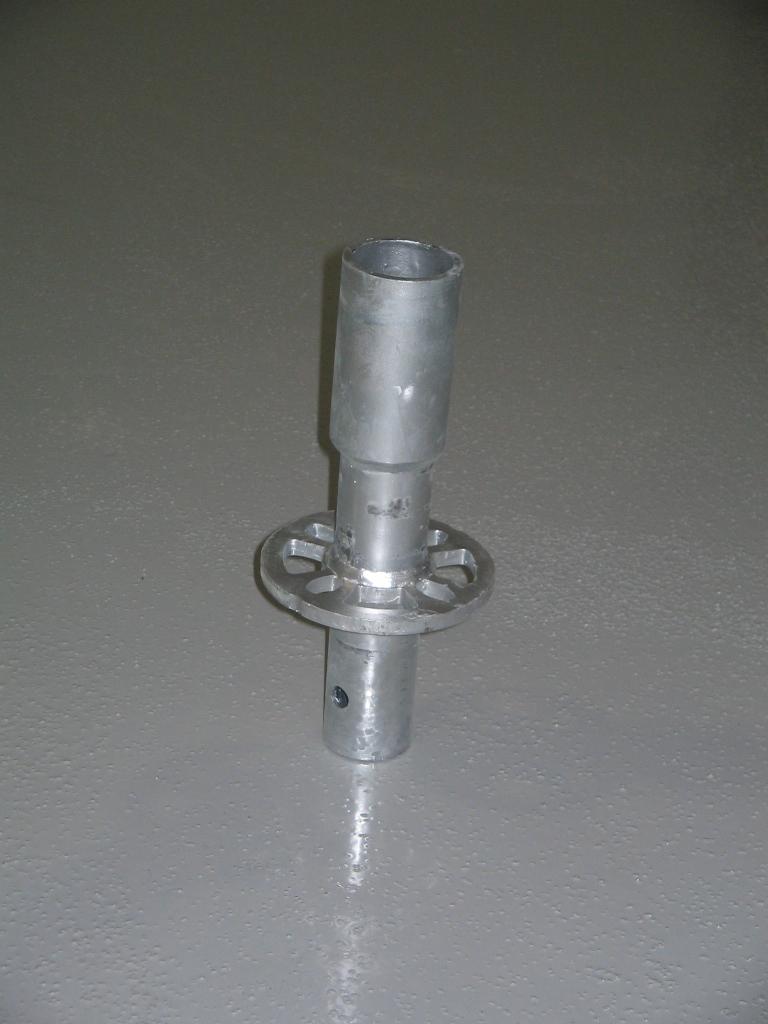

EMBASE
Descriptif :
CODE : 100280
POIDS : 4LBS/1.9KG

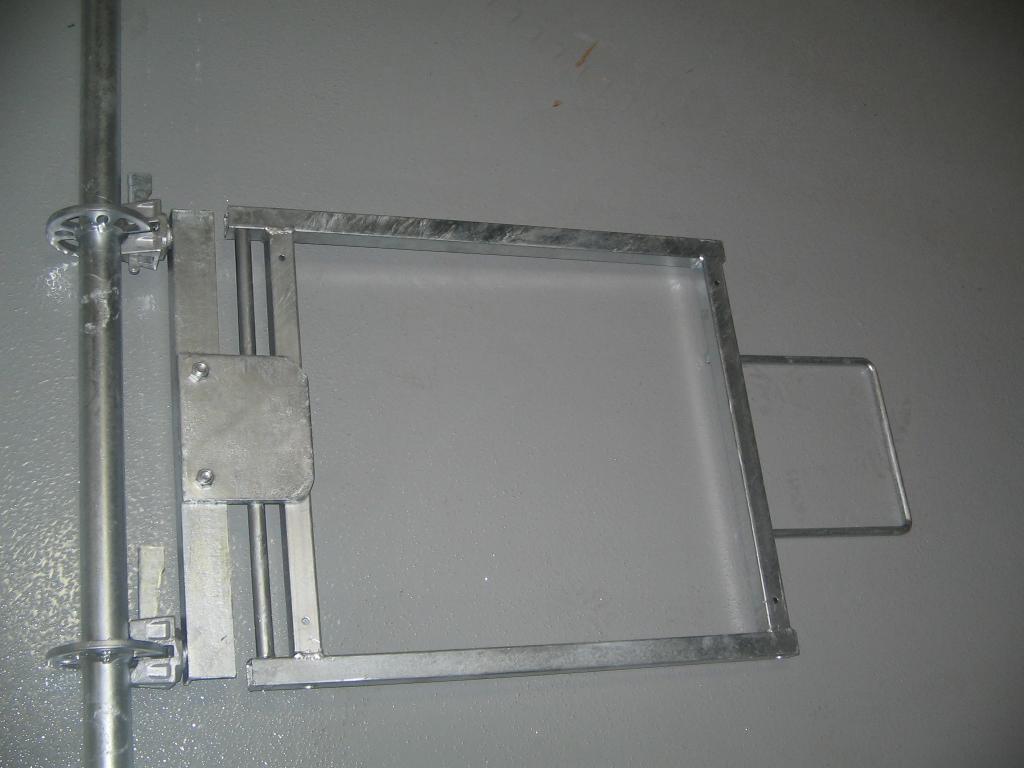

BARRIÈRE DE SÉCURITÉ PIVOTANTE
Descriptif :
CODE : 190276
POIDS : 27LBS/12.3KG

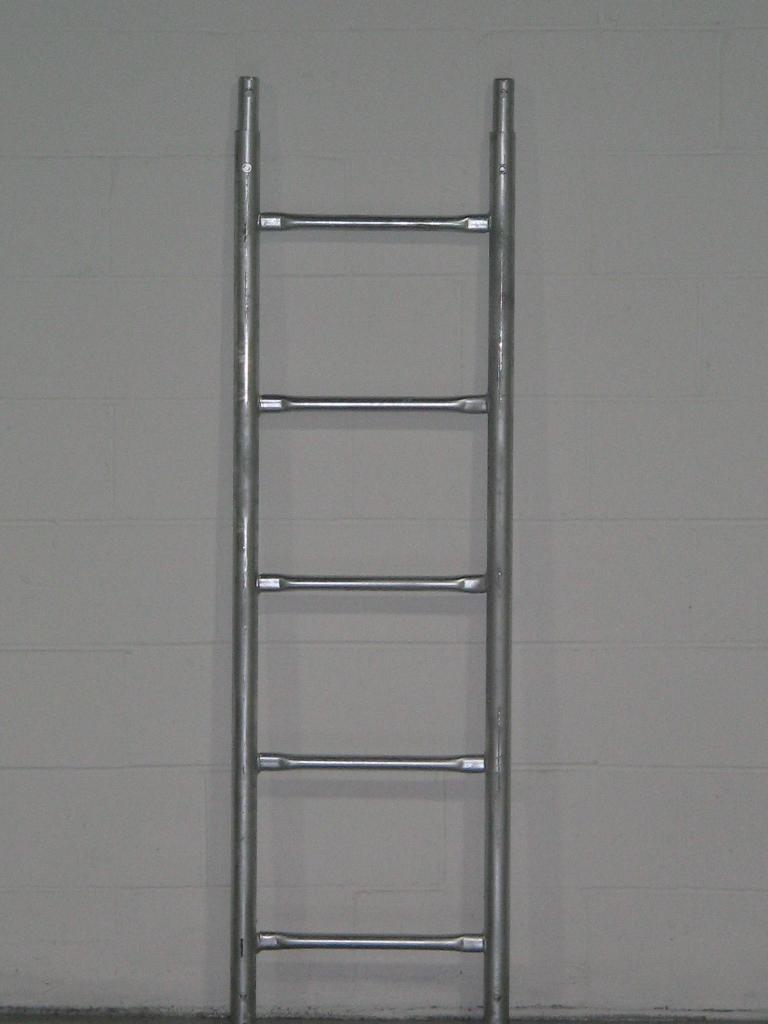

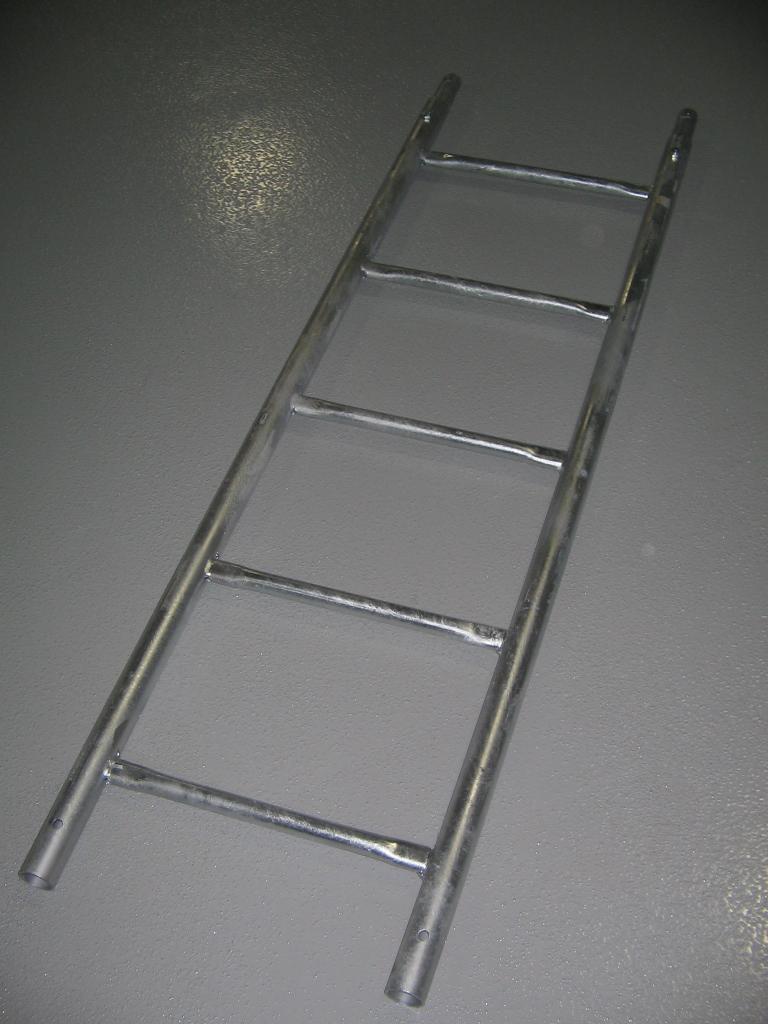

ÉCHELLE D’ACCÈS EXTERNE
| CODE | DIMENSION | POIDS |
| 170300 | ÉCHELLE 3’ | 13LBS/6KG |
| 170500 | ÉCHELLE 5’ | 22LBS/10KG |
| 170600 | ÉCHELLE 6’ | 26LBS/12.5KG |

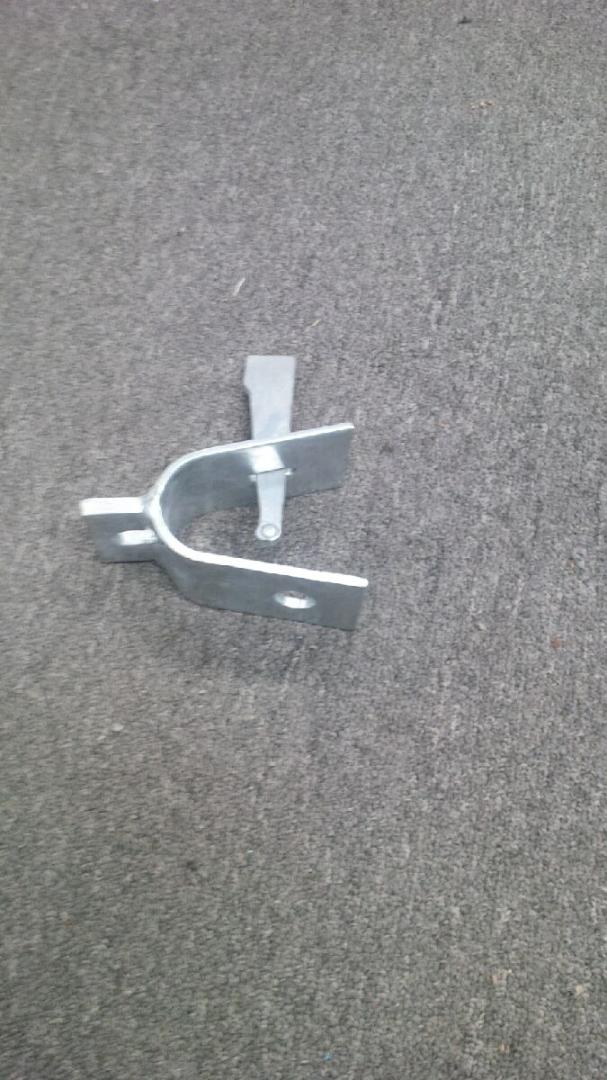

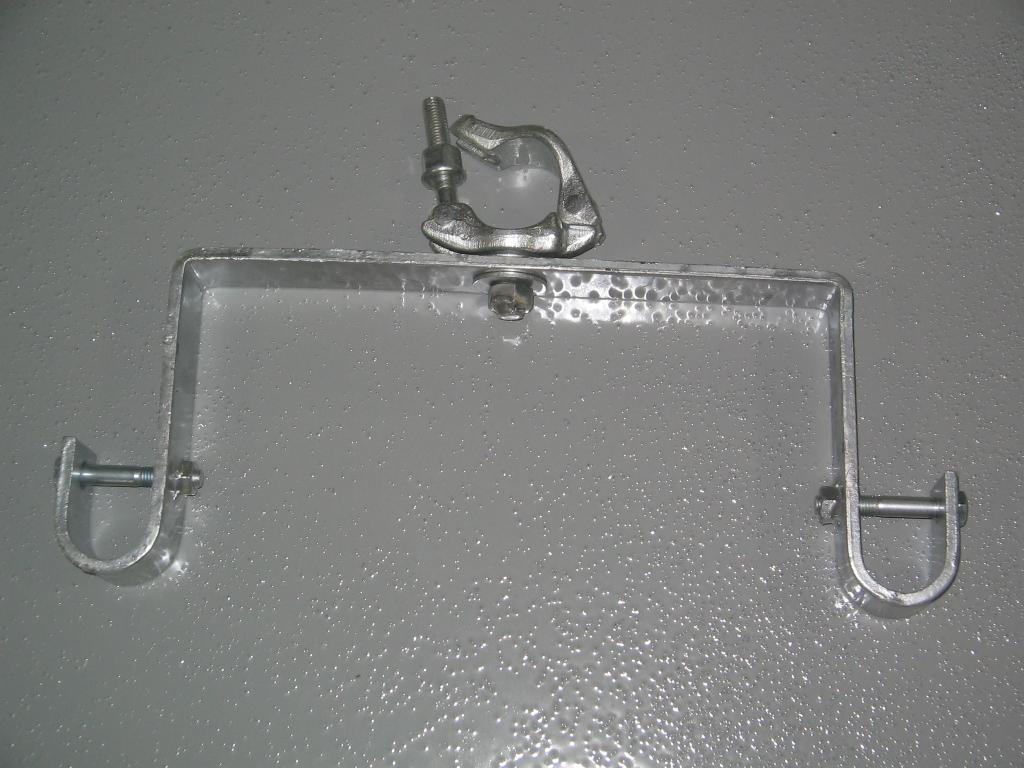

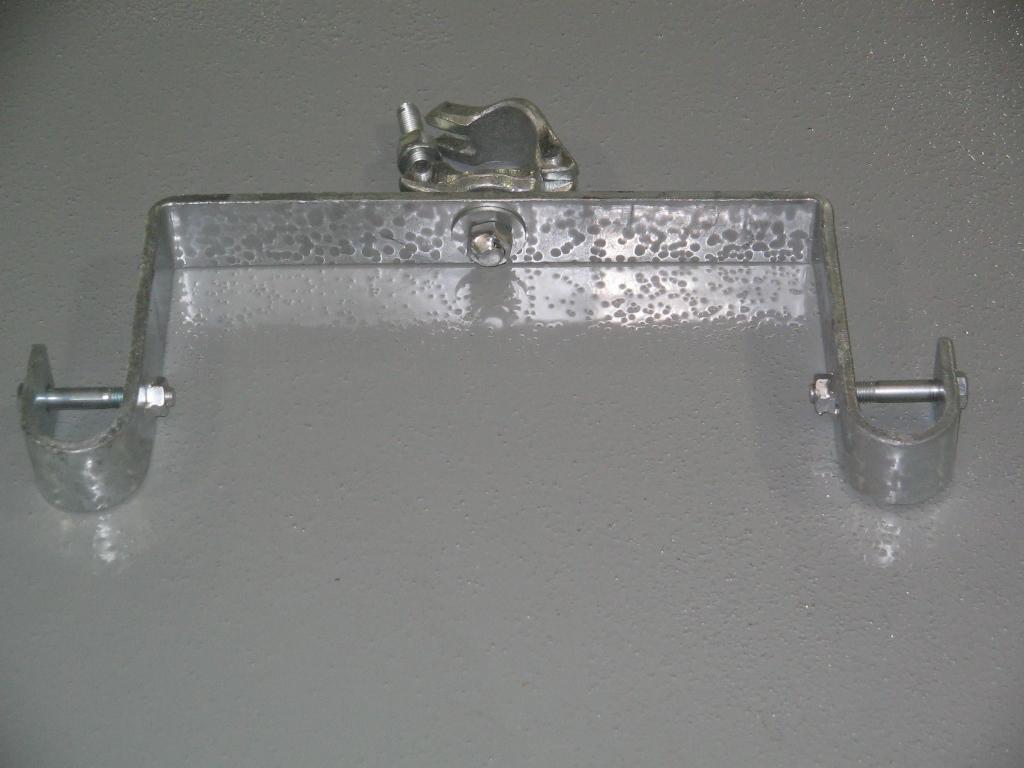

CONSOLES D’ÉCHELLE

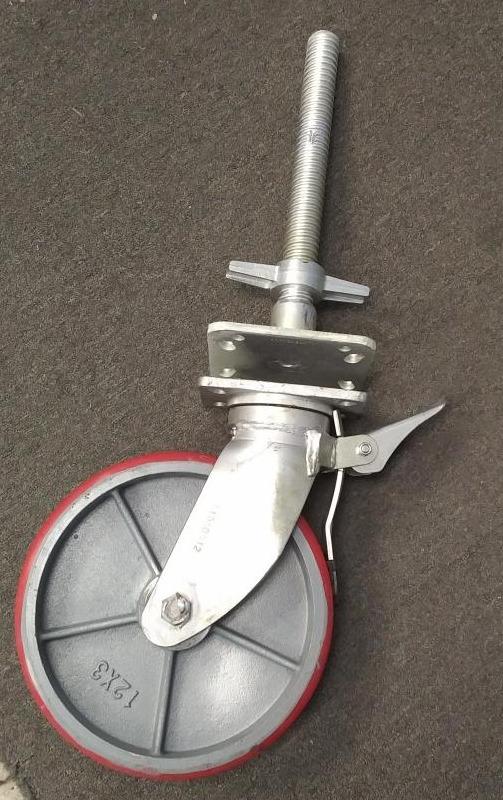

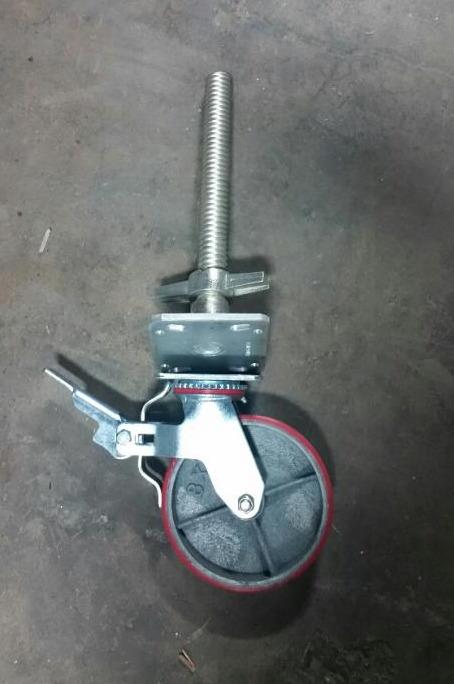

Roulettes

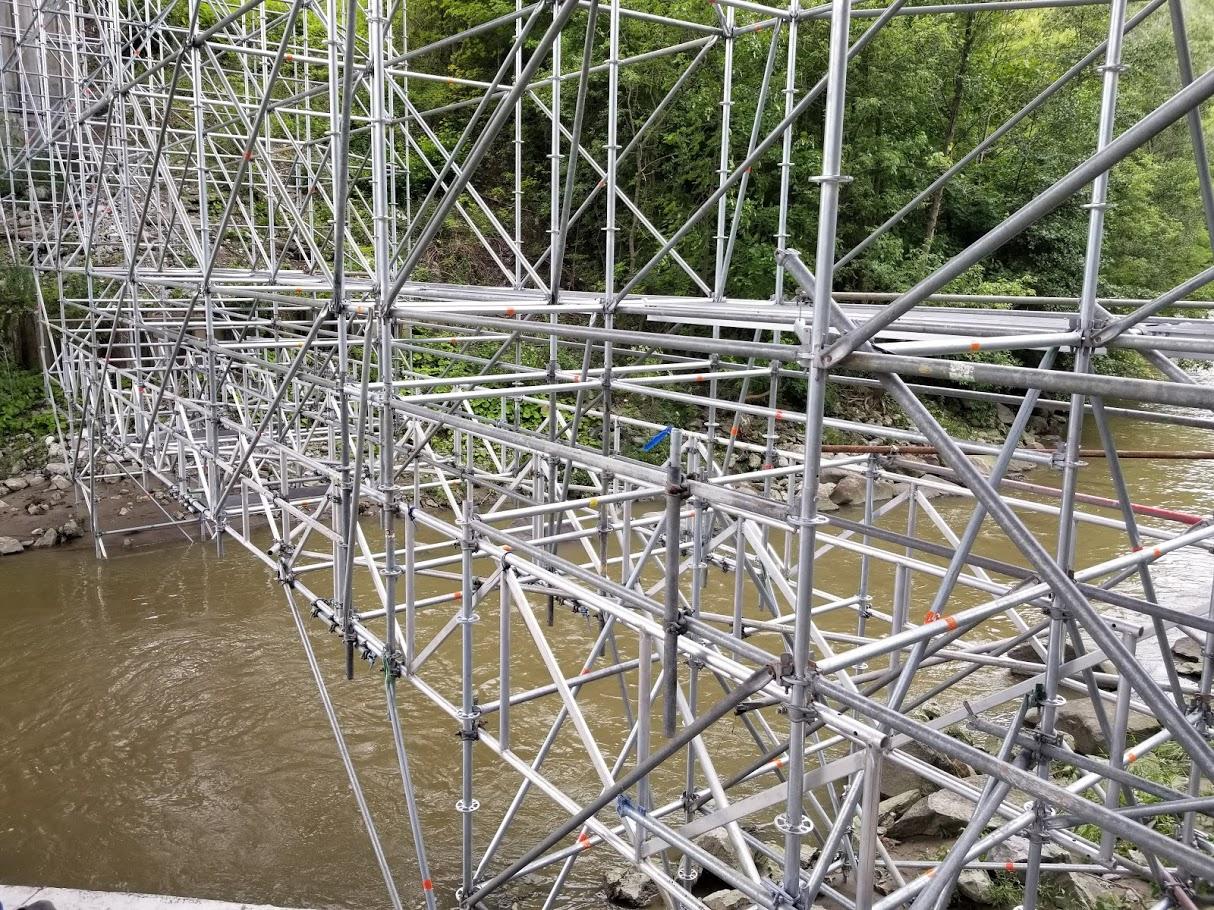

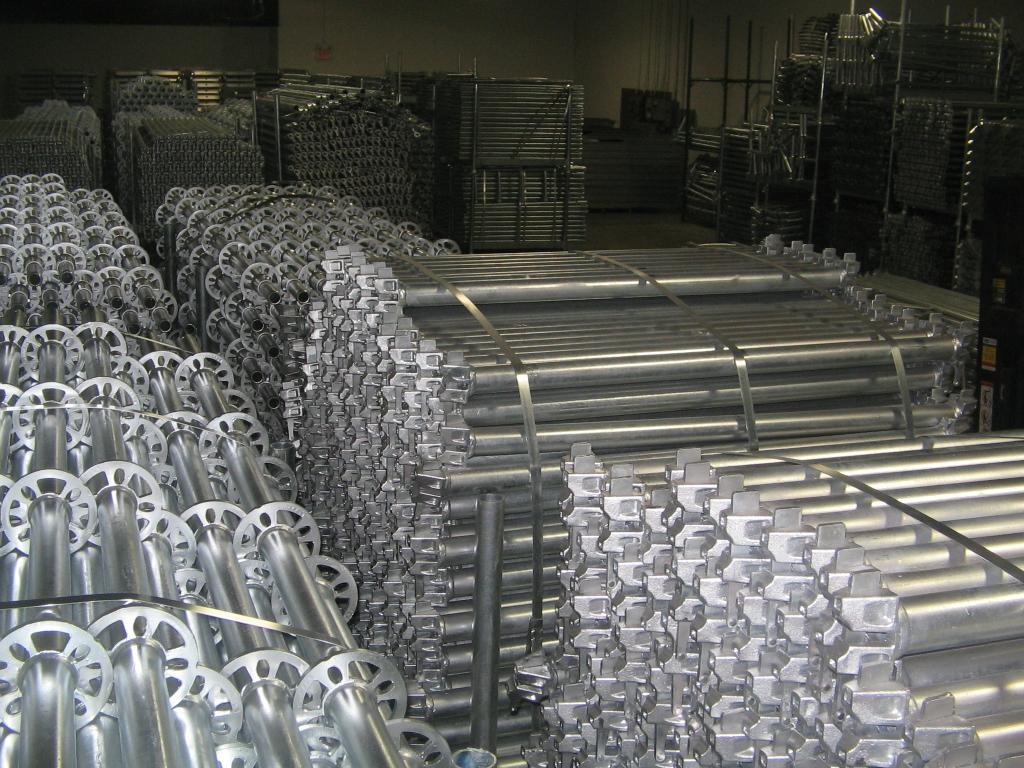

Systèmes à rosettes et accessoires
